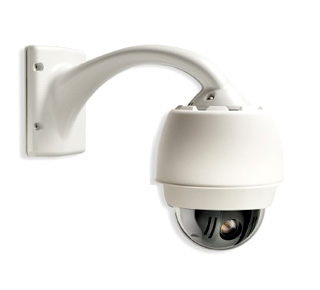

AutoDome 800 系列是一款室外 PTZ 攝像機系統，易于安裝，提供一流的 1080p30 高清質量視頻。 該攝像機具有日/夜兩用功能，可在低光照條件下實現高清晰的優質圖像。 這款精巧細致的高速球型攝像機具有 IP66 認證等級，即使在灰塵較多的潮濕環境中也能夠確保其功能完美無缺。
AutoDome 800 系列提供直接網絡接口，并且采用 H.264 和JPEG 壓縮以及帶寬限制技術，不但能高效地管理帶寬和存儲要求，同時還能提供出色的圖像品質。 AutoDome 800 系列使您可以通過網絡完全控制球型攝像機的所有功能，包括水平旋轉/俯仰/變焦操作、預置位、巡視路線和報警，并可通過 Web 配置球型攝像機的所有設置。
AutoDome 800 系列符合 ONVIF（開放式網絡視頻接口論壇）標準，可保證與其他廠商的網絡視頻產品之間的互操作性。
AutoDome 800 系列亮點
AutoDome 800 系列具有最先進的技術和功能，遠遠超過其他PTZ 攝像機。 攝像機采用久經考驗的室外防護罩，可以傳輸具有 20 倍光學變焦的高清視頻。清晰度為 720p，速度達每秒 60 幅圖像時，可為快速移動的物體提供流暢、清晰的視頻。 清晰度為 1080p，速度達每秒 30 幅圖像時，所拍攝視頻的清晰度是標準攝像機的六倍，即使是在進行數字放大以進一步擴大攝像機的變焦范圍時，也能夠確保銳利的視頻。 此外，16:9 的縱橫比可在不損害圖像清晰度的情況下，通過最大化視場提高對各種情形的認知。
它靈活可調的水平旋轉和俯仰速度以及自動翻轉功能，可確保最佳的攝像機控制，并可按照任意縮放級別進行查看。 高性能的200 倍（20 倍光學/10 倍數字）自動對焦型變焦攝像機采用了最新的數字成像技術，能夠提供卓越非凡的靈敏度和清晰度。
憑借 99 個用戶定義的預置位、巡視路線和自動水平旋轉模式，
AutoDome 800 系列在性能上毫不遜色。
AutoDome 800 系列攝像機可以配合多種博世視頻產品（Bosch Video Client 和Bosch Recording Station 以及博世全系列 IP視頻產品），因此可以最大化您的安防投資效益。
此外，AutoDome 800 系列攝像機的安裝和使用十分簡單方便；可以進行墻壁安裝、角落安裝、立桿安裝和管道安裝。
技術規格
20x 高清日夜型攝像機
圖像感應器1/3 英寸 CMOS
像素?cái)?shù)像素約 200 萬
縱橫比HD: 16:9
鏡頭20x 光學變焦，（4.7 至 94 毫米）
對焦自動（正常、低），單鍵，手動
光圈自動，手動優先（F1.6 至 F3.5）
視場3°（長焦）至 55°（寬）
最小工作距離10 毫米（廣焦）至 150 毫米（長焦）
自動增益控制自動/手動（–3 至 28 dB，21 步）
同步內同步
孔徑失真校正可調銳利度
數字變焦10x
靈敏度（典型）1 30 IRE2 50 IRE2
白晝模式
靈敏度提升關閉
（1/30 [1/25] 快門）；
高靈敏度關閉
0.8 lux
(0.074 fc)
1.7 lux
(0.158 fc)
靈敏度提升打開，最大
（0.25 秒 快門）；
高靈敏度打開3
0.04 lux
(0.004 fc)
0.08 lux
(0.007 fc)
夜晚模式
靈敏度提升關閉
（1/30 [1/25] 快門）；
高靈敏度關閉
0.12 lux
(0.011)
0.3 lux
(0.028 fc)
靈敏度提升打開，最大
（0.25 秒 快門）；
高靈敏度打開3
0.005 lux
(.0005 fc)
0.011 lux
(.001 fc)
電子快門速度 (AES) 1/1 至 1/10000 秒，21 步
信噪比大于 50 dB（自動增益控制關閉）
背光補償開/關
白平衡自動跟蹤白平衡，室內，室外，自動
白平衡保持，擴展自動跟蹤白平衡，
手動
日/夜黑白，彩色，自動
1. F1.6，最大 AGC。 正常光源（鹵素?zé)簦?BR>2. 有色球型罩將增加 0.8 光圈損失。
3. 使用 ND1 + ND4 過濾器測量，用透射因數 0.0025 重新計算。
軟件控制
攝像機設置/控制Microsoft Internet Explorer 網絡瀏覽器 7.0
或更高版本，Bosch Configuration Manager
或 BVMS
軟件更新固件上載
網絡
標準H.264 (ISO/IEC 14496‑10)，M‑JPEG，JPEG
數據流可單獨配置 H.264 和 M‑JPEG 數據流，可配置
幀速率和帶寬；
• 1080p30 一 (1) 個 H.264 1080p30 數據流以及一 (1) 個
M‑JPEG 數據流和一 (1) 個 I 幀數據流
• 720p60 一 (1) 個 H.264 720p60 數據流以及一 (1) 個
M‑JPEG 數據流和一 (1) 個 I 幀數據流
• 720p30 兩 (2) 個可單獨配置的 H.264 數據流：
一 (1) 個 H.264 720p30 數據流，
一 (1) 個 H.264 BP+ 或 H.264 MP SD 數據流，
以及一 (1) 個 M‑JPEG 數據流和一 (1) 個 I 幀
數據流
GOP 結構IP，IBP，IBBP
數據速率9.6 kbps 至 6 Mbps
整體 IP 延遲240 毫秒
清晰度和幀速率
• 1080p30 1920 x 1080
• 720p60 1280 x 720
• 720p30 1280 x 720
• 4CIF/D1 (30 ips) 704 x 480
• CIF (30 ips) 352 x 240
網絡
協議RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP,
DHCP, IGMP V2/V3, ICMP, ARP, SMTP, SNTP,
SNMP, RTSP, 802.1x, iSCSI, DynDNS, UPnP
以太網10-Base T/100 Base-TX，自動偵測，半雙工/全
雙工，RJ45
機械/電氣指標
水平旋轉范圍360°連續
俯仰角度水平以上 18°
變速0.1°/s-120°/s
預置位速度搖攝：360°/s
垂直俯仰：100°/s
預置位精度± 0.1°（典型）
額定電壓
• 攝像機24 VAC ± 10%，50/60 Hz
• 加熱器24 VAC ± 10%，50/60 Hz
功耗（典型） 55 W
環境要求
操作溫度-40°C 至 50°C（-40°F 至 122°F）
存儲溫度-40°C 至 60°C（-40°F 至 140°F）
操作濕度0% 至 100% 相對濕度，冷凝
www.boschsecurity.com.cn4 | AutoDome 800 系列 HD PTZ 攝像機系統
其它
扇區/標題16 個獨立的扇區，每個扇區可設 20 字符
標題
遮蔽24 個可單獨配置的隱私遮蔽
協議支持Bosch (OSRD)，ONVIF
預置位99 個，每個位置可設 20 字符標題
預設巡視路線一 (1) 個，包含多達 99 個連續場景
支持的語言英文、德文、荷蘭文、法文、意大利文、
西班牙文、葡萄牙文、波蘭文、俄文、
中文和日文
用戶連接
攝像機電源21-30 VAC，50/60 Hz
加熱器電源21-30 VAC，50/60 Hz
視頻和控制RJ-45 100 Base-TX 以太網
音頻線路輸入9 千歐（典型），最大 5.5 Vp-p
報警輸入 (2) 可針對“常開”或“常閉”編程
開路收集器輸出 (1) 最大 32VDC，150 mA
結構
大小參見尺寸圖
球型罩尺寸153.1 毫米直徑（6.03 英寸）
重量3.03 千克（6.68 磅）
材料
• 外殼鑄鋁
• 球型罩丙烯酸有機玻璃
顏色白色
